In che modo un cablaggio DB migliora la stabilità della connessione e l'efficienza del sistema?

ILCablaggio DBsvolge un ruolo vitale nei moderni sistemi elettronici e di comunicazione, fornendo connessioni stabili, efficienti e organizzate tra i vari componenti. Questo articolo esplora in modo approfonditoChe cosaun cablaggio DB è,Perchéè importante in diversi settori eComemigliora l'affidabilità e l'integrità del segnale. Presentando parametri tecnici dettagliati, elenchi di caratteristiche e tabelle professionali, aiuta i lettori a comprendere la struttura, la funzionalità e gli standard prestazionali dei cablaggi DB. Il contenuto risponde inoltre a dieci domande frequenti che spesso si pongono i clienti, garantendo chiarezza e trasparenza tecnica. Infine, l'articolo introduceDongguan Signalorigin Precision Connector Co., Ltd., un produttore professionale dedicato a soluzioni di cablaggio DB Wire Harness di alta qualità, e invita i lettori a contattare l'azienda per servizi personalizzati e supporto tecnico.

Sommario

1. Che cos'è un cablaggio DB e perché è importante

2. Come funziona il cablaggio DB e parametri tecnici chiave

3. FAQ: domande comuni sul cablaggio DB

4. Informazioni su Dongguan Signalorigin Precision Connector Co., Ltd. e riepilogo / contatti

1. Cos'è un cablaggio DB e perché è importante

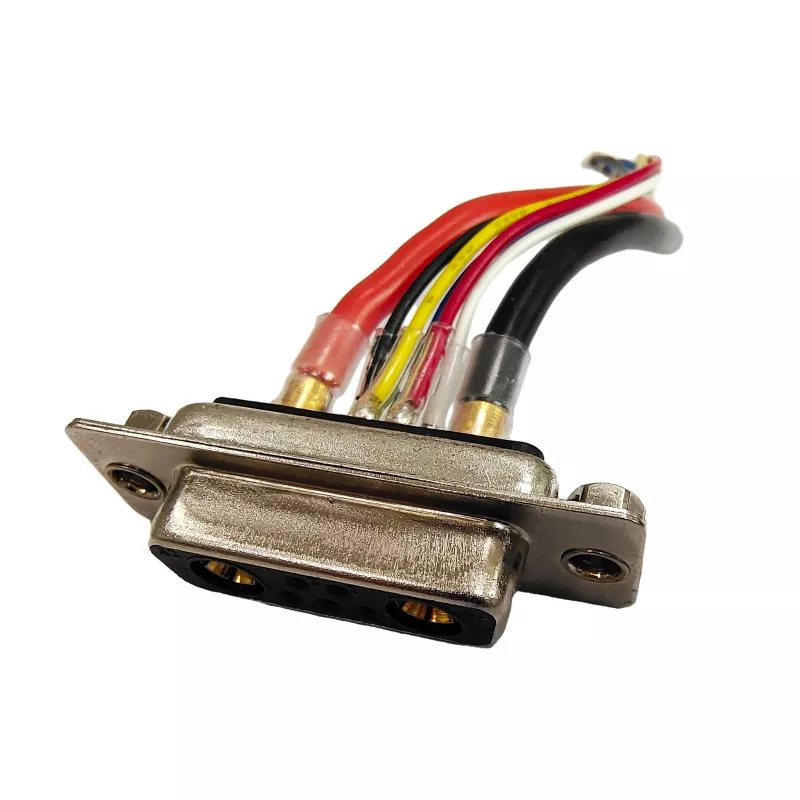

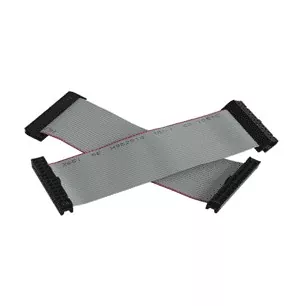

A Cablaggio DBsi riferisce a un gruppo di cablaggio costruito attorno a un'interfaccia connettore D-sub (o "DB"), che combina più cavi singoli, terminali, schermatura e guaina protettiva in un unico cablaggio integrato che termina con uno o più connettori DB (ad esempio DB-9, DB-15, DB-25, DB-44, DB-52, ecc.). Questi cablaggi sono comuni nelle comunicazioni dati, nella strumentazione, nei sistemi di controllo industriale, nell'avionica e nella diagnostica automobilistica.

Raggruppando i cavi in ​​un unico telaio e integrandoli nell'interfaccia del connettore DB, un cablaggio DB garantisce l'integrità del segnale, la corretta mappatura dei pin, una schermatura coerente e un'installazione semplificata. In sostanza, è il sistema nervoso che collega l'elettronica a livello di scheda o di sistema a sistemi esterni tramite connettori DB.

Perché èCablaggio DBimportante (e in crescita nella domanda)?

• Integrità del segnale e soppressione del rumore: I connettori DB trasportano spesso segnali analogici o digitali sensibili; un cablaggio garantisce la schermatura, la corretta messa a terra e l'instradamento dei cavi per ridurre le EMI (interferenze elettromagnetiche).

• Modularità e scalabilità: L'utilizzo dei connettori DB consente ai sistemi di essere modulari: collegare/scollegare i sottosistemi è più semplice rispetto ai cavi sciolti.

• Affidabilità e manutenibilità: Un cablaggio consolidato è più facile da testare, ispezionare, sostituire o riparare rispetto a molti cavi singoli.

• Utilizzo crescente nei sistemi avanzati: Con la proliferazione di strumentazione, acquisizione dati e sistemi di controllo (ad esempio automazione industriale, diagnostica per veicoli elettrici, settore aerospaziale), i cablaggi DB sono più richiesti.

• Tendenze di crescita del mercatoSi prevede che il mercato dei cablaggi automobilistici raggiungerà oltre 125 miliardi di dollari entro il 2035, grazie all’adozione dei veicoli elettrici e all’elettronica avanzata.

• Riduzione della complessità ed efficienza nella produzione: La semplificazione della progettazione dei cablaggi riduce i costi di produzione, riduce i tempi di consegna e riduce i tassi di errore.

2. Come funziona il cablaggio DB e parametri tecnici chiave

Come funziona aDB Noie CablaggioLavoro?

1. Selezione e preparazione del filo– Scegliere la sezione del conduttore, il tipo di isolamento e la schermatura appropriati in base al segnale (alimentazione, dati, analogico) e alle condizioni ambientali.

2. Routing e raggruppamento– Raggruppare i cavi in ​​rami logici, applicare guaine, fascette o schermatura intrecciata.

3. Integrazione di terminazioni e connettori– Crimpare o saldare ciascun filo a un terminale, inserirlo nell'alloggiamento del connettore DB (pin/presa), applicare il guscio posteriore o un pressacavo.

4. Schermatura e messa a terra– Collegare lo schermo al guscio o al punto di terra per mantenere le prestazioni EMI.

5. Test e convalida– Test di continuità, resistenza di isolamento, test ad alto potenziale (hipot) e test di trazione.

6. Assemblaggio e installazione finali– Il cablaggio è collegato all'interfaccia DB su entrambe le estremità, fornendo percorsi di segnale da un sistema all'altro.

Parametri tecnici chiave

Di seguito è riportata una tabella che riassume le specifiche tipiche e personalizzate perCablaggi DB:

Inoltre, ecco un elenco di funzionalità che i clienti spesso richiedono:

• Rami o sottocablaggi di sblocco

• Fili codificati a colori e tag etichettati

• Guaine per connettori sovrastampati per pressacavo

• Gusci posteriori, stampaggio o sigillatura robusti per la protezione dell'ambiente

• Torsioni personalizzate, schermatura delle coppie o impedenza controllata per coppie differenziali (ad esempio RS-422, CAN, Ethernet tramite DB)

Esempio di specifica del modello

Queste specifiche illustrano come aCablaggio DBpuò essere personalizzato in base alle rigorose esigenze applicative.

3. FAQ: domande comuni suCablaggio DB

Di seguito è riportato un elenco di una decina di domande comuni (in formato domande e risposte) che i potenziali clienti spesso pongono sui cablaggi DB, insieme a risposte dettagliate brevi ma chiare.

Q1: Cosa significa "DB" in DB Wire Harness?
A1: "DB" si riferisce alla famiglia di connettori D-subminiaturizzati. La "B" storicamente indicava una dimensione specifica della shell nella vecchia nomenclatura (sebbene molti oggi si riferiscano vagamente a DB-9, DB-15, ecc.). Il termine corretto è D-sub, ma "DB" è ampiamente utilizzato nell'industria.

D2: Un cablaggio DB può trasportare sia linee di segnale che di alimentazione?
R2: Sì. È possibile includere linee di alimentazione (ad esempio 12 V, 24 V) insieme a linee di segnale nello stesso cablaggio, purché la sezione dei cavi, l'isolamento e la diafonia/progettazione EMI siano gestiti correttamente.

Q3: Come si garantisce la schermatura e l'integrità della terra nel cablaggio DB?
R3: Utilizzare schermature a livello di coppia individuale o lamina + treccia, collegare i drenaggi dello schermo al guscio del connettore o ai pin di terra, mantenere punti di messa a terra coerenti ed evitare anelli di terra.

Q4: Quali test sono consigliati per il cablaggio DB?
A4: test di continuità, test di resistenza di isolamento, test hipot (alto potenziale) e test di trazione meccanica. Inoltre, può essere impiegata la verifica funzionale del segnale (ad esempio il tasso di errore di bit per le linee dati).

D5: I cablaggi DB possono supportare dati ad alta velocità (ad esempio Ethernet, RS-485)?
R5: Sì. Utilizzando doppini intrecciati, linee a impedenza controllata e schermatura, i cablaggi DB possono supportare protocolli ad alta velocità purché venga preservata l'integrità del segnale.

Q6: Quali materiali sono i migliori per l'isolamento in ambienti difficili?
R6: FEP, ETFE, PTFE o XLPE sono ideali per l'esposizione ad alte temperature, sostanze chimiche o fiamme. Superano il PVC standard in termini di robustezza.

D7: Qual è il tempo di consegna tipico per gli ordini di cablaggi DB personalizzati?
R7: Il tempo di consegna dipende dalla complessità, dalla quantità e dai requisiti di test, ma spesso varia da 4 a 8 settimane. Potrebbero essere possibili opzioni accelerate.

D8: Come vengono gestiti le etichette e i colori dei cavi in ​​DB Harness?
R8: Possiamo codificare i conduttori a colori e apporre etichette, marcature termoretraibili o etichettare ogni cavo in base alla documentazione del cliente per facilitare l'installazione e la manutenzione.

D9: I cablaggi DB standard sono conformi alla direttiva RoHS/IPC?
R9: Sì, è possibile produrre cablaggi standard conformi alla direttiva RoHS e IPC/WHMA-A-620 (Classe 2 o Classe 3 a seconda dell'applicazione).

D10: Qual è la lunghezza massima alla quale un'imbracatura DB rimane affidabile?
R10: Dipende dal tipo di segnale e dalle specifiche elettriche, ma lunghezze di 10–20 metri sono realizzabili in molte impostazioni di controllo o strumentazione. Per corse molto lunghe, l'impedenza, la caduta di tensione e l'integrità del segnale devono essere progettate attentamente.

Queste domande frequenti aiutano a guidare i potenziali clienti e a migliorare la SEO abbinando le domande degli utenti reali.

4. Informazioni su Dongguan Signalorigin Precision Connector Co., Ltd. e riepilogo

Dongguan Signalorigin Precision Connector Co., Ltd.è un produttore leader specializzato in connettori di precisione, assemblaggi di cavi e soluzioni di cablaggio personalizzato. La nostra esperienza comprende la progettazione, la produzione e il controllo della qualità dei cablaggi DB. Serviamo una clientela globale nei settori dell'automazione industriale, aerospaziale, delle telecomunicazioni, della strumentazione e automobilistico.

Siamo orgogliosi di:

• Funzionalità interne complete: taglio cavi, spelatura cavi, crimpatura, sovrastampaggio, laboratori di prova

• Conformità agli standard internazionali (IPC/WHMA, ISO, RoHS)

• Supporto tecnico personalizzato e prototipazione rapida

• Investimenti continui in automazione e sistemi di qualità

Riepilogo e invito all'azione

In sintesi, i cablaggi DB sono elementi fondamentali nei complessi sistemi elettrici e di dati di oggi, offrendo modularità, affidabilità, schermatura e installazione efficiente. Comprendere "cosa, perché, come" consente ai progettisti e agli acquirenti di sistemi di specificare cablaggi che soddisfano realmente le esigenze prestazionali. ADongguan Signalorigin Precision Connector Co., Ltd., vantiamo molti anni di esperienza ingegneristica ed eccellenza produttiva per fornire soluzioni di cablaggio DB che soddisfano le specifiche più esigenti.

Contattocontattaci se desideri discutere dei tuoi requisiti di cablaggio DB o richiedere un preventivo personalizzato—contattaci.
